简介

YaST VPN 模块基于 IPSec 创建 VPN 网关和客户端。目前该模块支持设置以下网关场景

  • 提供通过预共享密钥或证书进行身份验证的 Linux 客户端的网络访问。
  • 提供通过证书和用户名/密码组合进行身份验证的 Windows 7、8、10 和 Blackberry 客户端的网络访问。
  • 提供通过预共享密钥和用户名/密码组合进行身份验证的 Android、iOS 和 MacOS 客户端的网络访问。

对于 VPN 客户端，该模块支持以下场景

  • 使用预共享密钥证明客户端身份以连接到 VPN 网关。
  • 使用证书证明客户端身份以连接到 VPN 网关。

将在下面详细描述这些场景的设置。

场景

网关的常见设置

如果您的 VPN 场景涉及设置一个提供 VPN 子网之外访问的 VPN 网关（例如提供 Internet 访问的网关），请记住访问 YaST 网络设置模块，并为相关网络适配器设置“启用 IPv4 转发”和/或“启用 IPv6 转发”。

安全的站点到站点通信

站点到站点 VPN 适用于连接两个或多个 Linux 计算机到一个虚拟专用网络。您可以选择使用预共享密钥（又名密码）或 PEM 编码的证书来保护连接。请注意，证书比预共享密钥提供更强大的加密。

截图说明了设置过程


创建网关（服务器）

单击“新建 VPN”并输入服务器的名称。在“类型”中选择“网关（服务器）”，并在“场景”中选择“使用预共享密钥进行安全通信”或“使用证书进行安全通信”。

单击“编辑凭据”以输入预共享密钥（密码）或证书。

如果您决定使用证书，请确保证书和密钥是分开的，并以 PEM 格式编码。

接下来，选择允许 VPN 客户端访问的网络。如果您希望为 VPN 客户端提供 Internet 访问和访问服务器的所有专用网络，请选择“所有 IPv4 网络”。或者，您可以手动输入 CIDR 以向 VPN 客户端提供有限的专用网络访问权限。

请注意，一个网关连接不能同时服务于 IPv4 和 IPv6。

最后，以 CIDR 格式输入 VPN 客户端的地址池。连接后，您的 VPN 客户端将自动从该池中获取一个空闲地址。

完成时单击“确定”。



连接客户端

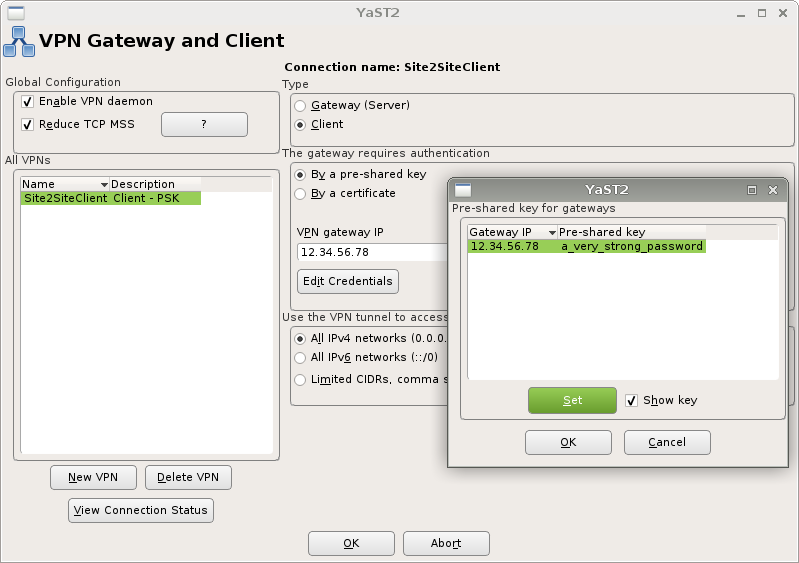

单击“新建 VPN”并输入客户端连接的名称。在“类型”中选择“客户端”，并在“场景”（客户端将进行身份验证）中选择“通过预共享密钥”或“通过证书”。

单击“编辑凭据”以输入 VPN 网关期望的预共享密钥（密码）或证书。

如果您决定使用证书，请确保证书和密钥是分开的，并以 PEM 格式编码，并且其内容与 VPN 网关上的内容相同。

接下来，选择 VPN 连接的网络访问权限 - 只有所选网络上的流量才会通过 VPN 客户端连接。如果网关提供过多的网络访问权限（例如所有 IPv4 网络），但您只想让流量通过 VPN 进入专用网络，则在文本框中输入专用网络的 CIDR。

完成时单击“确定”。


为 Windows 和 Blackberry 客户端提供网络访问

IPSec VPN 支持各种配置，但内置于 Blackberry 和 Windows（7、8、10）中的常见场景是

  1. 客户端期望来自 VPN 网关的证书
  2. VPN 网关响应一个标识网关的证书
  3. 客户端（Blackberry 或 Windows）根据本地受信任的证书存储验证证书
  4. 客户端向 VPN 网关提供用户名/密码组合
  5. VPN 网关验证用户名/密码组合

网关设置


创建网关（服务器）

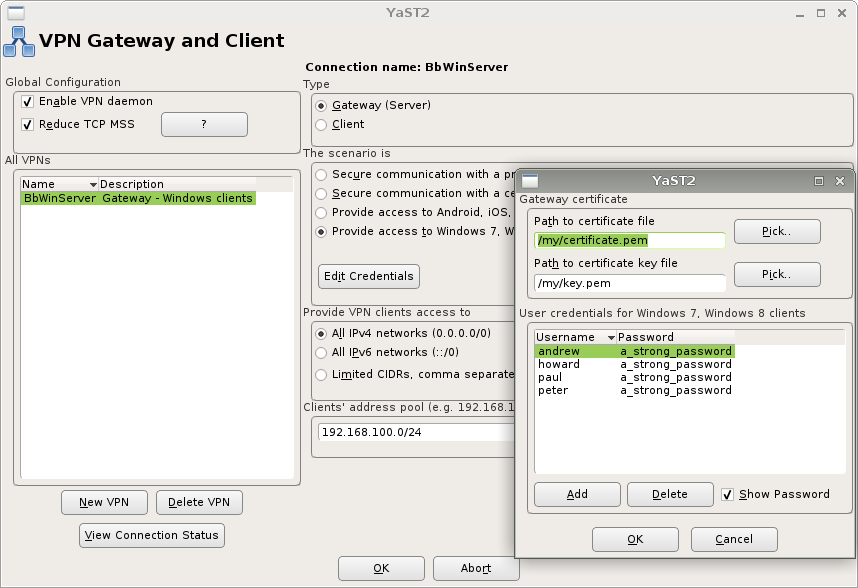

单击“新建 VPN”并输入服务器的名称。在“类型”中选择“网关（服务器）”，并在“场景”中选择“提供对 Windows 7、Windows 8 客户端的访问”。

单击“编辑凭据”以输入证书、证书密钥和用户名/密码组合。

请确保证书和密钥是分开的并且是 PEM 编码的。如果连接将服务于 Windows 客户端，请确保证书文件小于 1KB，否则 Windows VPN 实现中的一个错误将阻止连接正常工作。

接下来，选择允许 VPN 客户端访问的网络。如果您希望为 VPN 客户端提供 Internet 访问和访问服务器的所有专用网络，请选择“所有 IPv4 网络”。或者，您可以手动输入 CIDR 以向 VPN 客户端提供有限的专用网络访问权限。

请注意，一个网关连接不能同时服务于 IPv4 和 IPv6。

最后，以 CIDR 格式输入 VPN 客户端的地址池。连接后，您的 VPN 客户端将自动从该池中获取一个空闲地址。

完成时单击“确定”。


客户端设置

在 Windows 上，系统必须通过将证书置于“受信任的根证书颁发机构”中来信任 VPN 网关提供的证书。过程如下：- 以管理员身份启动 Microsoft 管理控制台 (mmc) - 添加“证书”管理单元，用于“计算机帐户”（选择其他帐户类型将不起作用）- 将 VPN 网关证书（PEM 文件）导入到“受信任的根证书颁发机构”。

更详细的步骤可在以下网址找到（wiki.strongswan.org 上的外部链接）：Storing a Windows 7 Machine Certificate

请注意，如果您的 VPN 网关或 Windows 客户端位于 NAT 设备（例如无线/有线路由器）之后，则必须更改 Windows 注册表设置，否则 Windows 将拒绝连接到 VPN 网关。过程如下：- 以管理员身份启动注册表编辑器 (regedit) - 找到子键 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent - 创建一个 32 位 DWORD 值，名为“AssumeUDPEncapsulationContextOnSendRule”，并将该值设置为 2

更详细的步骤可在以下网址找到（support.microsoft.com 上的外部链接）：How to configure an L2TP/IPsec server behind a NAT-T device in Windows Vista and in Windows Server 2008

尽管该文章讨论的是 L2TP+IPSec 组合，但它仍然适用于我们的 VPN 网关。

请注意，如果您的 VPN 网关证书不包含扩展密钥用法信息，则还必须更改 Windows 注册表设置，否则 Windows 将拒绝连接到 VPN 网关。过程如下：- 以管理员身份启动注册表编辑器 (regedit) - 找到子键 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\RasMan\Parameters - 创建一个 32 位 DWORD 值，名为“DisableIKENameEkuCheck”，并将该值设置为 1

更详细的步骤可在以下网址找到（support.microsoft.com 上的外部链接）：How to configure verification of additional fields in peer certificates during IKE negotiation for L2TP/IPsec tunnel connections in Windows Vista

Windows 用户现在应该能够创建指向 VPN 网关的 VPN 连接，使用任何定义的用户名/密码组合。

Blackberry 用户应将 VPN 网关证书添加到设备的证书存储中。与 Windows 不同，Blackberry 在 NAT 位于 Blackberry 和 VPN 网关之间的情况下，不需要额外的解决方法。但是，我没有关于 Blackberry 是否强制执行扩展密钥用法信息验证的信息。

为 Android 和 Apple 客户端提供网络访问

内置于 Android、iOS 和 MacOS 客户端中的常见场景是

  1. VPN 网关期望来自客户端的预共享密钥
  2. 客户端向 VPN 网关提供正确的预共享密钥
  3. 客户端向 VPN 网关提供用户名/密码组合
  4. VPN 网关验证用户名/密码组合

网关设置


创建网关（服务器）

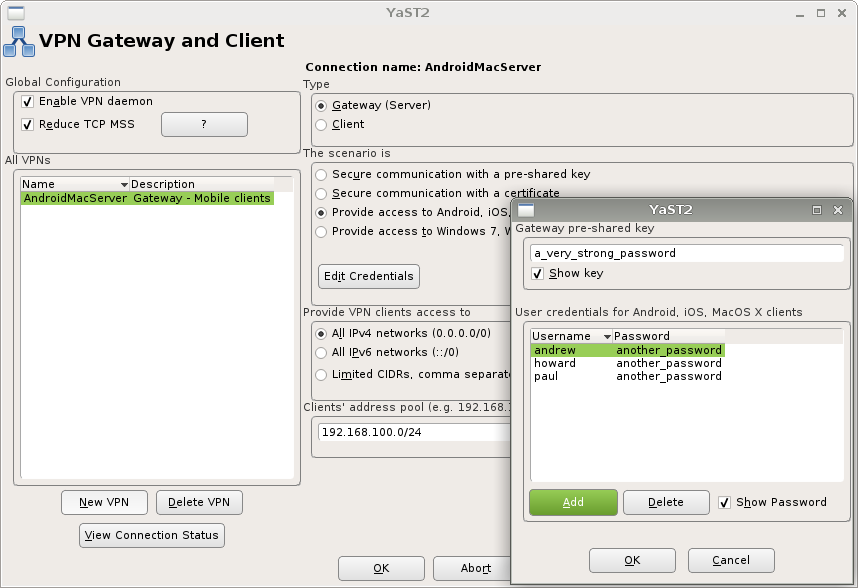

单击“新建 VPN”并输入服务器的名称。在“类型”中选择“网关（服务器）”，并在“场景”中选择“提供对 Android、iOS、MacOSX 客户端的访问”。

单击“编辑凭据”以输入网关预共享密钥和用户名/密码组合。

接下来，选择允许 VPN 客户端访问的网络。如果您希望为 VPN 客户端提供 Internet 访问和访问服务器的所有专用网络，请选择“所有 IPv4 网络”。或者，您可以手动输入 CIDR 以向 VPN 客户端提供有限的专用网络访问权限。

请注意，一个网关连接不能同时服务于 IPv4 和 IPv6。

最后，以 CIDR 格式输入 VPN 客户端的地址池。连接后，您的 VPN 客户端将自动从该池中获取一个空闲地址。

完成时单击“确定”。


客户端设置

Android、iOS 和 MacOS 都支持 VPN 网关，无需任何第三方软件的帮助。

在 Android 上，连接类型称为“IPSec Xauth PSK”。创建连接时，请确保将“IPSec 标识符”字段保留为空，否则您的连接将无法工作。

在 iOS 和 MacOS 上，连接类型称为“IPSec”。

手动自定义 /etc/ipsec.conf 和 /etc/ipsec.secrets

YaST 模块将处理所有网关和客户端场景的 /etc/ipsec.conf 和 /etc/ipsec.secrets。但是，IPSec 有大量的可能性，YaST VPN 模块并不理解所有这些可能性，因此，请避免手动更改 /etc/ipsec.conf 和 /etc/ipsec.secrets，否则您的自定义设置可能会在您下次使用 YaST VPN 模块时被删除。

YaST VPN 模块在检测到未经识别的手动更改配置时会显示警告。
