HCL:VegaS95

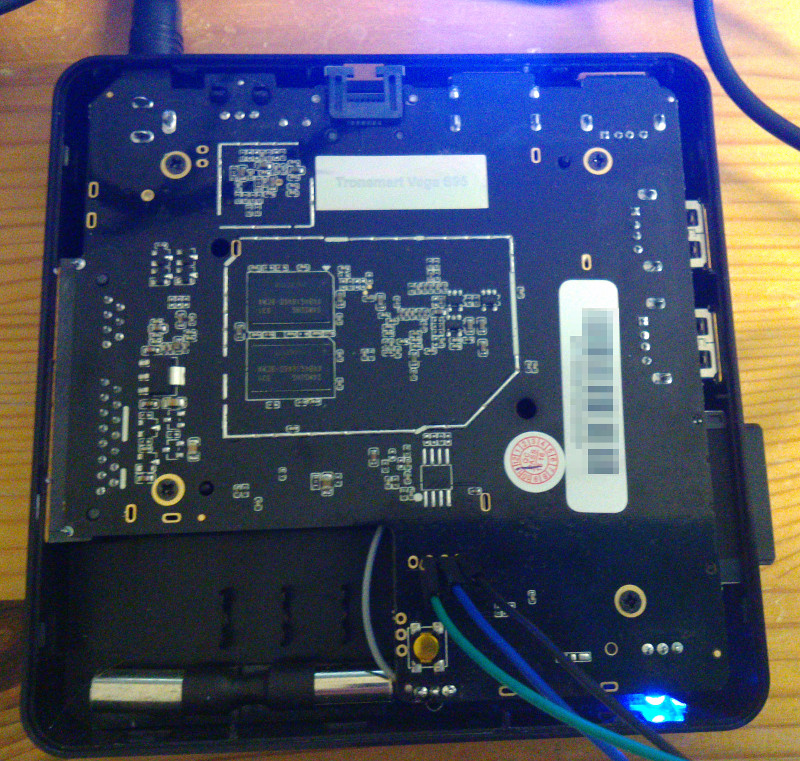

Vega S95 Telos 与 UART 线缆

Tronsmart Vega S95 Pro、Meta 和 Telos 都是最初配备 Android 的电视机顶盒。

技术数据

Amlogic S905 SoC
- 4x ARM Cortex-A53 CPU
USB
SD
以太网
SATA（仅限 Telos）

UART 引脚

移除设备（无螺丝）底座时，有四个孔，从 SD 到 SATA 依次是：GND、TX、RX、Vcc。

波特率为 115200。

手动安装

厂商 U-Boot

U-Boot 需要 MBR 分区（没有 GPT），并且只能从 FAT 分区加载。

两者usb和mmc都已实现。

Amlogic 内核

在 2015-11-04-9e845bea41 的默认配置中meson64_defconfig中dwc_otg驱动程序被编译为模块。将其编译进去会导致启动时出错。不幸的是，这排除了启动 USB rootfs 的可能性。

但是，从 MMC 启动是可行的，SD 卡显示为mmcblk0.

Amlogic 的内核没有专门针对 Vega S95 的 .dts，您应该从 eMMC 的启动分区中提取它。如果您尝试重新编译 /proc/device-tree/ 为 .dtb，将会出现一些额外的节点导致问题。

手动启动

上电时，按任意键进入 U-Boot 提示符。

setenv bootargs 'console=ttyS0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 rw rootwait ramoops.mem_address=0x20000000 ramoops.mem_size=0x100000 ramoops.record_size=0x8000 ramoops.console_size=0x4000'
fatload mmc 0:1 0x1080000 Image
fatload mmc 0:1 $dtb_mem_addr telos.dtb
booti 0x1080000 - $dtb_mem_addr

主线内核

初始补丁可在 [1] 处获得

请注意，上游串行设备是 ttyAML0 而不是 ttyS0。

setenv bootargs 'earlycon root=/dev/mmcblk0p2 rootfstype=ext4 rw rootwait'
fatload mmc 0:1 0x1080000 Image
fatload mmc 0:1 $dtb_mem_addr meson-gxbb-vega-s95-telos.dtb
booti 0x1080000 - $dtb_mem_addr

链式加载主线 U-Boot

供应商 U-Boot 支持 TFTP

set ethaddr $mac
set serverip X.X.X.X
set ipaddr X.X.X.X
set gatewayip X.X.X.X
tftp 0x01000000 aarch64/vega-s95/u-boot.bin
go 0x01000000

0x01000000 是主线 U-Boot 构建结束时 relocate-rela 行中看到的地址。

目前，您可以重用 odroid-c2_defconfig，但正在进行一个实验性的 vega-s95 实现。

这有些脆弱，可能需要多次尝试才能成功。

请注意，主线 odroid-c2 U-Boot 将无法检测 Vega S95 上的 MAC 地址并生成一个随机地址。作为解决方法，您可以修补配置以使用上述供应商 U-Boot 的 $mac 变量中的值设置 ethaddr=...\0。

有了即将推出的 distro 启动支持，用于主线 gxbb U-Boot，就可以启动 GRUB，然后启动主线内核。
